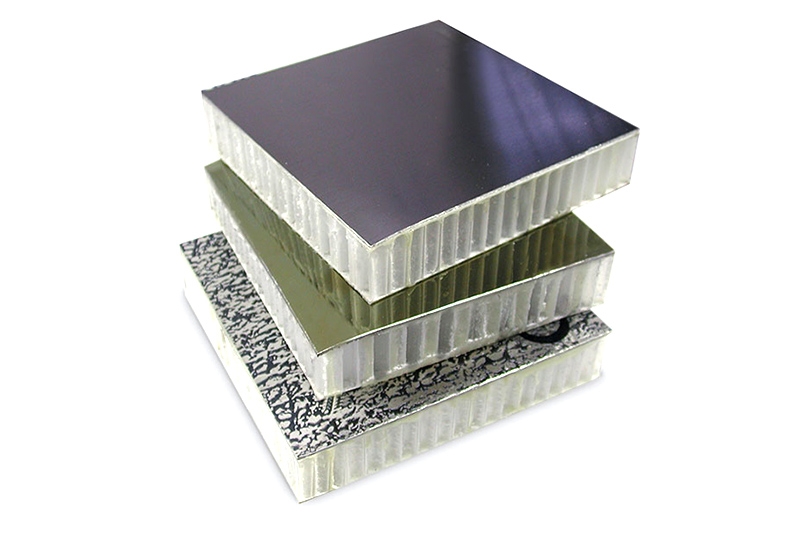

铝蜂窝板施工方法及要点

2020-03-23 15:37:51

次

1、施工平台搭设。

2、测量，放线，定位。

3、安装连接件及吊杆角钢

连接件采用L110×150×7镀锌角钢，长度为200mm,工厂加工下料，与檩托板下的高强螺栓连接。

4、安装主龙骨

主龙骨为C160×70×2.5C型钢，长度同网架球间距，主龙骨与吊杆角钢通过M12×50的螺栓连接。

主龙骨间连接通过内置连接件用M12x25连接。

5、安装次龙骨

次龙骨为C140×70×20×2.5C型钢，通长布置，间距1500mm，次龙骨间连接通过内置连接件用M12×25连接，次龙骨与主龙骨通过M12×50螺栓连接。

为了防止次龙骨C型钢上翼缘失稳，故在每个次龙骨间加设两个拉杆。

6、安装蜂窝板配套龙骨

蜂窝板配套龙骨由角钢吊杆（L50×5）与蜂窝板配套龙骨（L40×4）组成，角钢吊杆间距1000，用M12×50螺栓与次龙骨连接，蜂窝板配套龙骨再与角钢吊杆螺栓连接，通过腰形孔调整龙骨的水平度，水平度控制不超过4mm。

7、安装铝蜂窝板

每一块吊顶板为一个安装单元。
